Базовый индикатор SWT разделяет общее движение цены на составляющие, средний цикл которых сосредоточен в разных областях, разнесенных по шкале частот (периодов). Разделение этих составляющих производится таким образом, чтобы не вносить искажений в исходный процесс, а сумма всех компонент полученного разложения давала исходный график цены (принцип декомпозиции).
Технически разделение производится с помощью системы полосовых фильтров, на вход которых поступает временной ряд, соответствующий графику цены, а на выходе получаем набор функций времени, на которые этот сигнал разделяется. Компоненты разделения - функции времени с различным спектральным составом и различным теспом (скоростью) изменения и разной амплитудой (размахом) колебаний.
Элементы разделения - стохастические волны - сохраняют стохастическую природу исходного процесса. В дальнейшем будем называть эти функции стохастическими волновыми трендами - The Stochastic Wave Trends.

Рис.1.2. Амплитудно-частотные характеристики системы полосовых фильтров в шкале периодов
Характеристики волновых трендов определяются характером порождающего их процесса, т.е. графика цены, и его самыми общими свойствами.
Энергетический спектр процессов с огибающей вида 1/f^n, где n>1 (частный случай для белого шума n=2) позволяет естественным образом и с единых позиций объяснить фрактальный характер и природу цикличного движения рыночных цен, а также иерархию и вложенность циклов, отмеченных в ряде исследований, посвященных изучению циклических и волновых свойства рыночных процессов.
Какой масштаб графика цены мы ни взяли бы в качестве исходного движения на графиках меньшего масштаба будут в среднем меньше, так как их мощность убывает обратно пропорционально степенной функции частоты, а движения на графиках большего масштаба по той же причине будут иметь большие амплитуды и периоды.циклов. Т.е. быстрые колебания будут проходить на фоне и в рамках медленных движений большей амплитуды.
Наличие в спектре огибающей вида 1/f^n приводит к быстрому снижению уровней выходных сигналов фильтров с ростом частоты и естественным образом ограничивает количество волн, которые вносят существенный вклад в динамику рынка.
В теории количество фильтров и волн SWT-метода бесконечно. С точки зрения теории систем с самоорганизованной критичностью необходимо использовать всю информацию о процессе, но на практике разложение сводится к достаточно небольшому конечному числу значимых компонент, а остальные можно отбросить, как несущественные.
Ограничение количества рассматриваемых волн имеет естественный характер и обусловлено параметрами реальных рынков и требованиями реальных задач, в результате которых формула для графика цены принимает вид
z(t) = ∑ Wi(t) + n(t) + Φ(t),
где
- z(t) – функция, описывающая график цены;
- под знаком суммы волны, представленные на графике;
- n(t) - так называемый «ценовой шум» - движения рынка внутри баров графика, которые не представляют практического значения для задач по анализу текущего графика;
- Ф(t) определяет собой медленные колебания с высокой энергетикой, которые соответствуют волнам, на графике не представленным и темп развития которых намного ниже движений, представленных на графике.
Как отмечено выше, что шаг гребенки фильтров не имеет принципиального значения и может быть любым. От этого изменятся только характеристики выделяемых компонент и временные параметры рассматриваемых трендов.
Сами такие тренды носят в большой степени искусственный характер и не имеют единого порождающего фактора или процесса. Мы просто группируем в единую функцию времени все случайные факторы, действие которых сосредоточено в определенном интервале частот, не более того. Тем не менее, выбор интервала кратности 5 имеет под собой определенную физическую природу, а именно:
- в неделе 5 дней;
- день содержит 24 часа, что близко к 25;
- в месяце чуть больше 4-х недель, что тоже близко к 5.
Естественно ожидать, что на рынке присутствуют циклы суточной и недельной активности. Ну а дальше мы просто экстраполируем шкалы вверх и вниз от дневного и недельного циклов. Полученные тренды носят искусственный характер, но они отражают реальную часть всех движений в заданной полосе частот (интервале периодов).
Указанные соотношения справедливы для непрерывной недельной торговой сессии 24 часа в день 5 дней в неделю. Если в сессии есть разрывы, то взаимно однозначное соответствие между циклами трендов на графиках различного масштаба будет выполняться с погрешностью, тем большей, чем больше разрыв. Это не мешает использовать волновые тренды для анализа динамики рынка, но нужно только учитывать, что преемственность трендов между волнами, отображенными на таймфреймах различного интервала тоже будет иметь погрешность.
В аппаратной реализации метода используется 10 волновых стохастических трендов с различным средним периодом цикла, основными из которых являются:
- глобальный тренд - 50-75 лет;
- основной тренд – 10-15 лет;
- долгосрочный тренд – 2-3 года;
- среднесрочный тренд – 5-7 месяцев;
- краткосрочный тренд – 4-6 недель;
- локальный тренд – 4-6 дней;
- дневной тренд – 20-30 часов;
- внутридневной тренд - 4-6 часов;
- часовой тренд - 50-70 минут;
- внутричасовой тренд - 10-15 минут.
Основные параметры волн и их обозначение на графиках представлены в следующей таблице.

Рис.1.3. Параметры волн SWT-метода и их отображение на графиках
Итак мы использовали систему фильтров, центральные частоты которых кратны числу 5 (...F/25, F/5, F, 5F, ...). Но кратность временного масштаба таймфреймов отличается от 5, поэтому в инидкаторе используется автоматическая нормировка параметров в зависимости от масштаба графика. Это дает возможность взаимнооднозначного отображения одних и тех же трендов на графиках разного масштаба (рис.1.3)
3. Свойства индикатора
На графиках для каждого таймфрейма в соответствии с таблицей Рис.1.3 отображаются три волны: W2 - голубого цвета, W3 - красного цвета и W4 - бирюзовая, которые и представляют собой волновые тренды, а также вспомогательные линии, отображающие параметры и характер движения трендов. График индикатора, отображаемый по умолчанию, представлен на рисунке 1.4.
Для рассмотрения волн (трендов) большего или меньшего масштаба необходимо просто изменить таймфрейм.

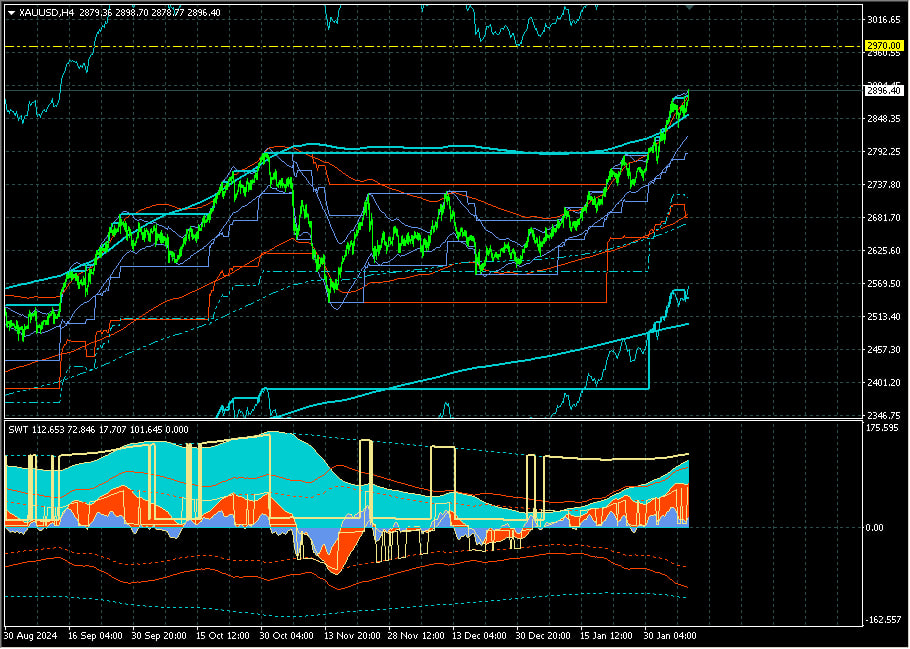

Рис.1.4. Отображение индикатора SWT в режиме по умолчанию (нижнее окно)
При анализе рынка и планировании долгосрочных торговых сделок роль трендов, начиная с дневного и ниже, незначительна. Их поведение и характеристики рассматриваются в основном исходя из тактических соображений при работе в направлении трендов более высокого уровня иерархии. Исключение - внутридневная торговля с коротким временем удержания позиции.
Анализ еще более коротких компонент необходимо проводить уже на тиковых графиках, а область его применения это автоматическая торговля с использованием высокочастотных торговых роботов, поскольку человек уже не способен принимать адекватные решения в условиях столь быстро меняющейся обстановки. Но это требует применения совсем других аппаратных и программных сресдств.
Метод разложения графика цены на набор стохастических волновых трендов - The Stochastic Wave Trends Method или SWT-метод позволяет выделить тренды и циклы, не приписываемые искусственно, а присутствующие во внутренней структуре общего движения рынка ЗДЕСЬ И СЕЙЧАС. Мы ничего не навязываем извне, а наблюдаем реальные характеристики реального процесса без потерь и можем в любой момент времени оценить интенсивность и характер динамики рынка в любом заданном временном масштабе. Не цена следует за индикатором, а индикатор за ценой.
Также отметим, что анализ динамики рынка в рамках SWT-метода необходимо производить по всей совокупности волновых компонент, учитывая их интенсивность, взаимное направление и скорость движения.
На этом о принципе построения индикатора все. Добавлю только, что по умолчанию гребенка фильтров настроена на опорные точки предполагаемых трендов дневного и недельного цикла, т.е. центральные частоты двух фильтров соответствуют периодам 24 и 120 часов, а дальше вверх и вниз с кратностью 5, как описано выше по тексту.
При отличии длительности дневной и недельной торговых сессий от указанных величин метод сохраняет работоспособность, но может быть нарушего взаимнооднозначное соответствие волн на графиках разного масштаба. Это не нарушает принципы работы с индикатором, но меняется интерпретация отдельных волновых трендов.
Теперь поговорим о технических деталях.
При сбрасывании индикатора на график появляется окно параметров настройки, представленное на рисунке 1.5.

Рис.1.5. Диалоговое окно параметров настройки индикатора SWT.
ShowVolChannelForW4 - параметр отображения канала пиковой волатильности для волны W4.
SUMM - параметр отображения суммы волн, начиная от W4 и младше.
Рассмотрим элементы индикатора.
При подключении индикатора в режиме по умолчанию на экране отображаются элементы индикатора, показанные на рисунке 1.6 (нижнее оконо графика искусственно расширено для удобства размещения обзначений).

Рис.1.6. Физический смысл отображаемых каналов и индикаторов направления трендов.
Кроме волн W2, W3 и W4 на графике изображены каналы волатильности и индикаторы направления трендов.
В индикаторе рассчитываются:
- канал среднеквадратической волатильности волны W3;
- канал пиковой волатильности волны W3;
- канал среднеквадратической волатильности волны W4;
- канал пиковой волатильности волны W4 (в режиме по умолчанию не отображается).
Кроме того формируются индикаторы направления тренда для волн W3 и W4. Направление тренда определяется по формальным числовым критериям и по сути представляют собой моментум волны соответствующего уровня. В текущей версии с задержкой на один бар графика.
Расположение индикаторов направления тренда на границах каналов волатильности в области положительных значений соответствует формальному критерию для восходящего тренда, в области отрицательных значений - критерию для нисходящего тренда.
Расположение индикаторов внутри каналов в области положительных значений соответствует нисходящей коррекции, в области отрицательных значений - восходящей коррекции соответствующего тренда.
При "дребезге" индикатора или иных проблема с определением достоверного направления того или иного тренда рекомендуется перейти к трендам более высоких уровней иерархии.
Пользуясь таблицей рис.1.3 и индикатором SWT можно определить направление любого из трендов, рассматриваемых в рамках SWT-метода. Сводные характеристики трендов, за исключением глобального, приводятся также в таблице индикатора SWTtr и в индикации параметров состояния робота SWT-Robot.
На рис.1.7 показан вид базового индикатора SWT в режиме отображения суммы волн и канала пиковой волатильности для волны W4.

Рис.1.7. Режим отображения суммы всех волн и канала пиковой волатильности для волны W4.
Отображение суммы волн может быть полезным при выборе направления торговли в случае консолидации по волнам младших трендов в зоне целей тренда, определяемого волной W4.
Сумма всех волн совместно с каналом пиковой волатильности для волны W4 может быть полезной для оценки "перекупленности" и "перепроданности" инструмента, когда сумма волн выходит за пределы канала.
Это не значит, что мы мы должны тут же открывать сделку в противоположном направлении. Чаще в таких ситуациях следует воздержаться от продолжения покупок или продаж.
4. Графические паттерны.
4.1. Паттерн разворота тренда
Глядя графики мы хорошо видим в прошлом, где завершились тренд или коррекция и где мы могли на откате открыть перспективную позицию. Но мы не можем открыть позицию в прошлом, мы можем действовать только в настоящем не зная будущего развития событий.
Нам мало признаков движения волны вниз, нам еще нужен инструмент селекции этих признаков. И в качестве такого инструмента мы используем паттерн разворота тренда.

Рис. 1.8. Паттерн разворота тренда.
Формирование паттерна будем рассматривать на примере рисунка 1.8, на котором в удобном масштабе отображены все необходимые компоненты паттерна. (Для удобства рассмотрения на график цены перенесены каналы волатильности из нижнего окна индикатора).
Формальные признаки паттерна следующие.
1. Волна W4 меняет направление движения в зоне максимумов (или минимумов) вблизи границ канала стандартного отклонения, а цена возвращается в канал пиковой волатильности для волны W4. (Надежнее во второй попытке (но ее может и не быть). Цифра 1 на графике.
Максимум рынка для второй попытки должен быть ниже максимума для первой.
2. Внутри канала пиковой волатильности для волны W4 волна W3 того же знака что и W4 и перешла в другую полуплоскость. Дополнительный признак — динамика (направление локального тренда) как минимум двух экстремумов рынка должна совпадать с направлением движения волны W3 после ее разворота. Цифра 2 на графике.
3. Волна W2 пересекла нулевую линию в направлении движения волн W4 и W3.
В общем случае сделку по паттерну следует совершать, если нет противоречия в направлении паттерна разворота и направлении движения старших трендов, а также паттернов, сформированных по старшим трендам. Впрочем трейдер по желанию может торговать и контр-тренд - сделка против движения старших трендов по признакам возможного разворота.
Стоп ставится за ценой, соответствующей экстремуму паттерна плюс доверительный интервал.
Если торгуется направление старшего тренда - то стоп можно (и нужно) ставить по параметрам этого тренда.
Цели стандартные в рамках выбранной стратегии, но рекомендуется использовать промежуточную фиксацию прибыли на границах каналов волатильности и/или каналов поддержки/сопротивления.
Развитие сформированного паттерна разворота тренда может пойти по двум вариантам:
- продолжение движения в направлении сформированного паттерна;
- отмена паттерна и восстановление предыдущего направления движения рынка - паттерн восстановления.
2. Паттерн восстановления тренда
В изложенном выше материале мы использовали понятие паттерна разворота тренда.Однако сформированный паттерн разворота тренда не гарантирует, что разворот обязательно случится, точнее, что случится значимый для наших целей разворот.
Одной из мер защиты на случай развития ситуации по неблагоприятному варианту является установленный ордер стоп-лосс. Другой - признаки отмены паттерна разворота, т.е. формирование паттерна восстановления.
Рис.2. Признаки восстановления паттерна роста.Признаки формирования паттерна следующие.
1. На предыдущем этапе развития рынка сформирован паттерн разворота тренда.2. Волны W2 и W3 возвращаются в верхнюю полуплоскость и/или волна W4 восстанавливает движение вверх - зона паттерна отмечена на рисунке овалом.
3. Надежность паттерна выше, если сформирован глубокий откат и полноценный паттерн разворота для волны W3 в направлении восстановления тренда.
4. Паттерн восстановления можно применять для ликвидации позиции, открытой по паттерну разворота, а также для входа в рынок, если трейдер сочтет это возможным и/или необходимым.
Сделку по паттерну рекомендуется совершать в направлении движения старших трендов.
Паттерн может использоваться для ликвидации контр-трендовых позиций и/или для входа в рынок по торгуемому тренду.
3. Графический паттерн "Канал-1".
Паттерн "Канал-1" тоже формируется в момент формирования паттерна разворота, но действует до момента разворота соответствующего тренда - Рис.3. Работает на затяжных боковых движениях рынка и представляет собой чередующиеся паттерны разворота и восстановления тренда.
Рис.3. Графический паттерн "Канал-1".Принцип использования паттерна - работа по границам канала волатильности волны W3 - на нижней границе покупаем, на верхней продаем и открываем шорт и т.д. - Рис.4.

Рис. 4. Зоны проведения сделок по паттерну.
Качаемся до разворота тренда по волне W4, в данном случае признаком разворота будет переходи волны в верхнюю полуплоскость. Тогда управление ситуацией перейдет к другому тренду.
4. Графический паттерн "Канал-2"
Паттерны "Канал-1" и "Канал-2" - детализация паттернов разворота и восстановления тренда.
Паттерн "Канал-2" формируется после разворота тренда (на рисунке 5 паттерн разворота вверх, начало которого отмечено прямоугольником) и продолжается до отмены признаков роста по волне W4 (но не обязательно, если отмена произошла внутри канала волатильности).
Рис.5. Графический паттерн "Канал-2"Тренд по волне W4 в зоне, отмеченной прямугольником, направлен вверх.
Принцип использования паттерна в ситуации, показанной на рисунке, покупки по признакам восстановления роста волн W2 и W3 - рисунок 6.
Рис.6. Использование паттерна "Канал-2". Покупки продолжаются до отмены паттерна. И разумеется при строгом контроле размера риска.
Промежуточные цели роста на границе канала волатильности волны W3.
Промежуточные цели откатов - в зоне границы канала волатильности волны W2.
Паттерн "Канал-2" рекомендуется использовать для агрессивного наращивания объема позиции.
5. Чередование паттернов
Графические паттерны следуют друг за другом циклически, перетекая из одного в другой.
Примем за начало отсчета паттерн разворота тренда, хотя это непринципиально.
После формирования паттерна разворота рынок переходит к паттерну "Канал-1", оставаясь в котором котировки поочередно формируют паттерн восстановления тренда и возобновляют паттерн разворота. Это продолжается до разворота тренда, т.е. перехода волны W4 в другую полуплоскость, где начинает работать паттерн "Канал-2". (Отметим, что разворот тренда может произойти и без продолжительного паттерна "Канал-1", в одно движение рынка. Но это редкий случай и происходит это в основном на сильных новостях.)
Завершается все очередным паттерном разворота тренда, но уже в другом, противоположном направлении. И все начинается сначала.
И так по циклу.
Таким образом, графические паттерны формируются и перетекают друг в друга, для каждой стадии формируя свои цели движения и свои критерии развития ситуации. Об этом нужно помнить. "Все течет, все изменяется". И ситуация, и интерпретация, и цели и планы.
И кроме того не нужно забывать о ситуации на таймфреймах более высокого уровня, отслеживая возможное рассогласование движений рынка.
6. Важное замечание
Торговать по паттернам легко и приятно, если все идет "по плану". Но основные проблемы возникают, если что-то пошло не так, а на рынке это происходит очень часто.
Рецепт очень прост - держите риски в разумных пределах.
И общее замечание, которое неявно вытекает из рассмотренного материала. Вход в рынок, как правило, происходит на откате, по признакам его завершения.
